Почему новый амортизатор катка разрушается раньше срока: причины, не связанные с качеством детали
Опубликовано: 16.10.2026
Ситуация, когда недавно установленный амортизатор на дорожном катке выходит из строя спустя пару смен, вызывает закономерное раздражение. Первая реакция техника или механика — предъявить претензию поставщику или производителю по поводу брака. Однако практика ремонта дорожно-строительной техники показывает обратное: чаще всего деталь оказывается абсолютно исправной на момент установки. Разрушение происходит из-за факторов, которые игнорируются при подборе и замене узла.
Несоответствие характеристик реальным нагрузкам
Амортизатор не является универсальным демпфером. Это точно рассчитанный гидравлический механизм, где объем камеры, сечение перепускных клапанов и вязкость масла должны соответствовать массе вибрационного вала и частоте вращения дебалансов. Когда новый узел ломается, первопричиной часто выступает ошибка в подборе модели. Ранний отказ амортизатора катка требует проверки креплений, перекосов и ударных нагрузок.
Рабочее усилие и ход штока
Если амортизатор рассчитан на каток массой 8 тонн, а устанавливается на 12-тонную машину, его внутренние клапаны не справляются с отдачей массивного вибрационного барабана. Масло не успевает перетекать через перепускные каналы, возникает гидрозамок, и шток вырывает из корпуса. Обратная ситуация тоже фатальна: слишком мощный демпфер на легком катке не гасит колебания, а передает их на раму, разрушая подшипники и сварные швы.
Ход штока — второй критический параметр. При проезде неровностей или резком старте вибрации барабан совершает вертикальный заброс. Если available stroke (доступный ход) амортизатора меньше этого заброса, поршень регулярно бьет в донную часть цилиндра. Итог — разрушение клапанной тарелки и течь масла уже на первых моточасах.
Краткий вывод: совпадение посадочных размеров (диаметр проушин, длина в свернутом и развернутом состоянии) не означает совместимости детали. Рабочая характеристика должна покрывать пиковую нагрузку конкретной модели катка.
Монтажные ошибки, убивающие гидравлику
Даже идеально подобранный амортизатор можно вывести из строя за одну смену неправильной установкой. Для импортных катков, работающих в условиях российских дорожно-строительных площадок, нарушения технологии монтажа стали системной проблемой.
Перекос осей и боковые нагрузки
Амортизаторы дорожных катков (в отличие от автомобильных) нередко имеют конструкцию с двумя проушинами или шарнирами. Они рассчитаны на чистое осевое сжатие и отбой. Если при замене каток был поддомкрачен неровно, или рама перекошена из-за усталости металла, новый демпфер встает с искривлением. При включении вибрации шток начинает тереться о направляющую втулку цилиндра. Зеркало цилиндра задирается, сальник рвется, масло вытекает наружу. Для проверки исходных данных полезен материал «диагностика пульта управления Volvo».

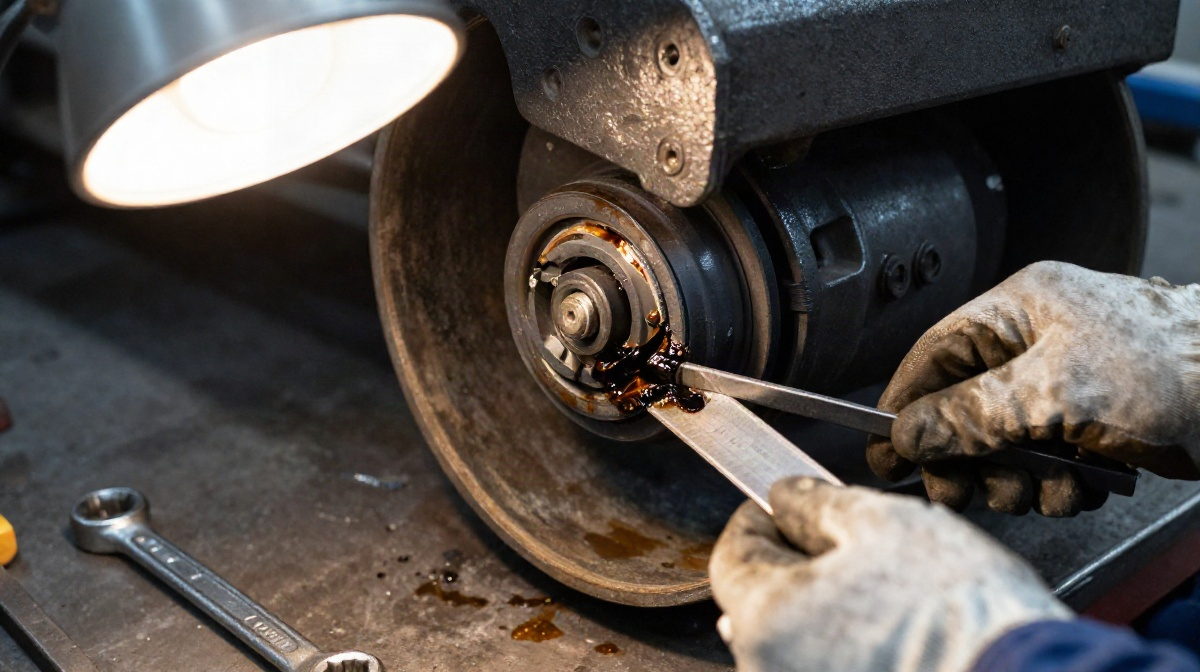

Нарушение моментных характеристик крепежа
Крепежные пальцы и болты проушин затягиваются строго определенным моментом. Недотяжка приводит к люфту: проушина начинает разбиваться от микроперемещений, посадочное место овализуется, и демпфер теряет жесткую связь с рамой. Возникает биение, которое многократно превышает расчетные нагрузки на шток. Овертайм (перетяжка) деформирует резиновые втулки проушин, лишая их возможности компенсировать микроперекосы, что снова возвращает нас к боковому изгибу штока.
Термическое разрушение при сварочных работах
Иногда посадочное место разрушается коррозией, и механики предпочитают приварить новую проушину амортизатора прямо к раме катка вместо восстановления крепежного узла. Сварочный нагрев мгновенно уничтожает резинометаллические шарниры (поляризация резины при температуре выше 120°C делает ее хрупкой), а также портит хромированное покрытие штока из-за термического расширения и наводок.
Краткий вывод: установка демпфера требует контроля соосности верхнего и нижнего крепления. Любой перекос более 1–2 градусов сокращает ресурс узла в несколько раз, независимо от бренда-производителя.
Влияние смежных систем катка
Амортизатор не работает в вакууме. Его функция — рассеивать кинетическую энергию, которую генерирует вибрационный механизм барабана. Если в смежных узлах есть отклонения от нормы, даже самый качественный демпфер примет на себя удар и разрушится.
- Изменение частоты вибрации: При износе подшипников дебалансного вала или разрушении резиновых муфт привода возникает дисбаланс. Частота биений начинает совпадать с резонансной частотой рамы катка. Возникает резонанс, при котором амплитуда колебаний растет лавинообразно, разрывая амортизатор.
- Гидравлические удары в системе: На катках с гидравлическим приводом вибратора неисправные аксиальные насосы или клапаны могут создавать пульсации давления. Эти пульсации передаются через массу масла на корпус демпфера, вызывая усталостное разрушение металла.
- Нарушение массы барабана: Нарост асфальтобетонной смеси на поверхности барабана (если скребки не работают) добавляет эквцентричную массу. Дебаланс меняет расчетную траекторию, и шток амортизатора работает на сдвиг.
Сравнение вариантов: как выбрать решение, которое выживет
Когда требуется замена узла, перед службой эксплуатации стоит выбор: оригинал, качественный aftermarket или усиленная модификация. Понимание различий между этими вариантами напрямую влияет на срок службы детали.
| Критерий | Оригинальная деталь | Стандартный aftermarket | Усиленная модификация |
|---|---|---|---|
| Клапанная система | Стандартная (под заводские настройки) | Копия оригинала (допуски шире) | Многоклапанная (распределенный поток) |
| Объем масла | По спецификации | По спецификации | Увеличен на 15–25% |
| Устойчивость к кавитации | Средняя | Низкая/Средняя | Высокая (добавки против вспенивания) |
| Ресурс при перегрузке | Низкий (стрый выход из строя) | Низкий | Высокий (запас прочности штока) |
Оригинальные амортизаторы спроектированы под конкретную модель катка с учетом идеальных условий эксплуатации: ровное основание, штатная масса, правильная регулировка механизмов. На изношенной технике, где присутствуют люфты и перекосы, оригинал часто служит даже меньше аналогов, так как не имеет запаса прочности на нештатные нагрузки.
Усиленные модификации предлагают больший объем рабочей жидкости и дополнительные перепускные клапаны. При резком сжатии масло перетекает быстрее, предотвращая гидрозамок. Увеличенный диаметр штока лучше противостоит боковым изгибающим нагрузкам, которые неизбежны на технике с выработкой в шарнирах рамы.
Критерии проверки перед покупкой и установкой
Чтобы избежать преждевременного разрушения нового демпфера, выбор должен опираться на конкретные параметры, а не только на каталожный номер.
- Анализ лога работы катка: Перед заказом детали нужно проверить пиковые значения давления в гидросистеме вибратора и температурный режим. Если каток регулярно работает на предельных оборотах, стандартного демпфера не хватит.
- Контроль соосности перед монтажом: Перед тем как вставить пальцы крепления, новый амортизатор должен свободно входить в проушины рамы и барабана без натяга. Если деталь приходится затягивать лебедкой или забивать кувалдой — посадочные места деформированы, их нужно восстановить.
- Оценка состояния резинометаллических шарниров: Если резина в проушинах порвана или имеет следы выдавливания, узел уже работал с перекосом. Установка нового цилиндра на старые разбитые втулки гарантированно приведет к быстрой поломке штока.
- Выбор масла (для обслуживаемых моделей): Заливка масла с вязкостью, не соответствующей температуре окружающей среды, ведет к кавитации внутри цилиндра. Вспененное масло не гасит удары, поршень пробивает донную часть.
Преждевременный отказ амортизатора — это почти всегда симптом системной проблемы в работе дорожного катка. Замена детали без устранения причины ее разрушения приведет к бесконечному циклу ремонтов. Точный подбор характеристик, контроль геометрии при установке и компенсация износа смежных узлов — единственный способ заставить новый демпфер отработать свой расчетный ресурс.
